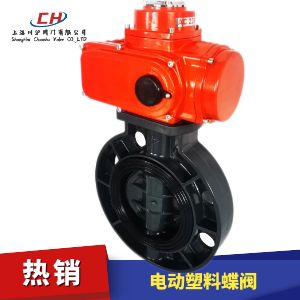

电动塑料蝶阀是一种转角90°的旋转类蝶阀，具有重量轻、耐腐蚀性强，被应用于多个领域，如一般的纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等过个行业，品质得到广大用户的认可。
附件选型
电动塑料蝶阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公称压力 | PN1.0、1.6MPa | ||||||||
| 连接形式 | 对夹式 | ||||||||
| 适用温度 | 0～+60℃ | ||||||||
| 适用介质 | PVC兼容的食品工业化学溶剂 | ||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | ||||||||
| 名称 | 材料 |
|---|---|
| 阀体 | UPVC、CPVC、PP |
| 阀芯 | UPVC、CPVC、PP、PTFE |
| 密封面 | FPM、EPDM、NBR |
| 公称通径 | DN（mm） | 50～300 | ||
|---|---|---|---|---|
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用温度 | ≤60℃ | |||
| 适用介质 | 空气、水、气体、油品等 | |||

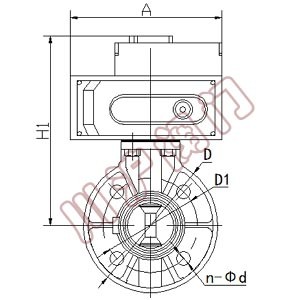

| 公称通径(mm) | 外形尺寸（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| D1 | D | A | H1 | n-φd | ||||
| D1 | JIS | DIN | ANSI | |||||
| 40 | 110 | 105 | 110 | 3.88 | 150 | 161 | 86 | 4-18 |
| 50 | 125 | 120 | 125 | 4.75 | 160 | 161 | 88 | 4-18 |
| 65 | 145 | 145 | 145 | 5.50 | 185 | 161 | 100 | 4-18 |
| 80 | 160 | 160 | 160 | 6.00 | 195 | 161 | 105 | 8-18 |
| 100 | 180 | 180 | 180 | 7.5 | 215 | 161 | 118 | 8-18 |
| 125 | 210 | 210 | 210 | 8.50 | 250 | 161 | 163 | 8-18 |
| 150 | 240 | 240 | 240 | 9.50 | 285 | 188 | 176 | 8-22 |
| 200 | 295 | 290 | 295 | 11.75 | 340 | 188 | 210 | 8-22 |
| 250 | 350 | 355 | 350 | 14.25 | 395 | 268 | 240 | 12-22 |
| 300 | 400 | 400 | 400 | 17.0 | 445 | 268 | 270 | 12-22 |
| 350 | 460 | 445 | 460 | 18.75 | 505 | 268 | 300 | 16-22 |
| 400 | 515 | 510 | 515 | 21.25 | 580 | 268 | 350 | 16-22 |
| 450 | 565 | 565 | 565 | 22.75 | 615 | 268 | 370 | 20-26 |
| 500 | 620 | 620 | 620 | 25.0 | 670 | 268 | 400 | 20-26 |
| 600 | 725 | 730 | 725 | 29.5 | 780 | 268 | 465 | 20-30 |
