| 阀体材质 | 304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | 19~102mm |
| 压力范围 | PN1.0MPa |
| 密封形式 | 硅胶密封(-40~80℃) |
| 连接方式 | 卡箍式 |
| 适用介质 | 纯水、饮料、啤酒、卫生溶液介质等 |
| 控制方式 | ON-OFF(开关型)、4-20mA(调节型) |
| 执行机构 | 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作) |

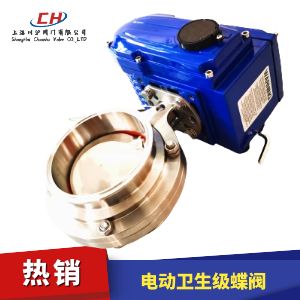

电动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无节制积存区域，不会产生潜在的污染。快速拆装阀门，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方面等优点。
附件选型
电动卫生级蝶阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。
| 通径 | DN（mm） | 19-102 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 试验压力 | 密封试验 | 0.66 | 1.1 | 1.76 |
| 试验压力 | 气密封试验 | 0.6 | 0.6 | 0.6 |
| 驱动形式 | 电传动 | |||
| 连接方式 | 快装式 | |||
| 零件名称 | 材料 |
| 阀体 | 304、304L、316、316L |
| 蝶板 | 304、304L、316、316L |
| 密封圈 | 硅橡胶、氟橡胶、聚四氟 |
| 阀杆 | 304、316、316L |
| 填料 | 硅橡胶、氟橡胶、聚四氟 |

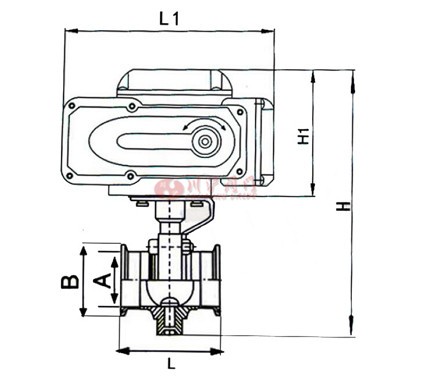

| 规格 | A | B | H | H1 | L | L1 | 重量KG |
|---|---|---|---|---|---|---|---|
| c19 | 16.1 | 50.5 | 237 | 132 | 66 | 178 | 3.9 |
| c25 | 22.4 | 50.5 | 237 | 132 | 66 | 178 | 3.8 |
| c32 | 28.8 | 50.5 | 237 | 132 | 66 | 178 | 3.7 |
| c38 | 35.1 | 50.5 | 237 | 132 | 70 | 178 | 3.8 |
| c51 | 47.8 | 64 | 262 | 132 | 70 | 178 | 4.1 |
| c63 | 59.5 | 77 | 277 | 132 | 76 | 178 | 4.5 |
| c76 | 72.2 | 91 | 287 | 132 | 80 | 178 | 4.8 |
| c89 | 85 | 106 | 300 | 132 | 84 | 178 | 5.5 |
| c102 | 97.6 | 119 | 317 | 132 | 85 | 178 | 6 |
