上海川沪阀门有限公司
电动防爆球阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15~250mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
执行机构 普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

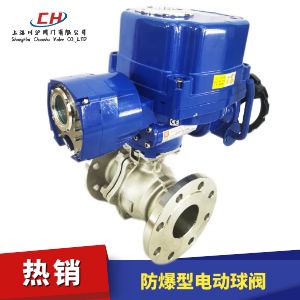

电动防爆球阀 型号:CHFBQ941F/CHFBQ941PPL/CHFBQ941H

电动防爆球阀是由球阀和防爆型电动执行器组成,适合在易燃易爆的场合使用,电动执行器防爆等级有ExdII BT4,ExdII BT6,可以定做ExdII CT级别的电动防爆球阀,广泛应用于需要防爆要求的化工、石化、天然气、煤矿等场合使用。

电动执行机构选型
配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动防爆球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃

零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

性能规范

试验标准 公称压力(Mpa) 压力级(class) JIS(Mpa)
试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

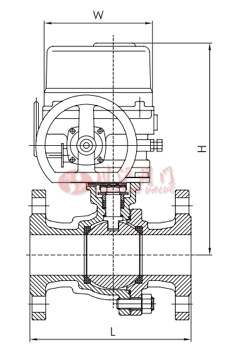

结构图

电动防爆球阀结构图

外形尺寸

DN 200 L 457 H 755 W 260
15 20 25 32 40 50 65 80 100 125 150
130 140 150 165 180 200 225 250 280 320 360
330 340 350 410 425 450 455 475 550 580 660
170 170 170 170 170 170 200 200 220 220 260
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动防爆球阀产品详细样本。
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、低平台、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、高平台球阀、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、高平台球阀、法兰连接、配防爆型电动执行器、开关型带无源触点反?。?/small>
  • 电动球阀
  • 电动球阀
    电动球阀(材质不锈钢、高平台球阀、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质不锈钢、法兰连接、配防爆型电动执行器、开关型带无源触点反?。?/small>
  • 电动塑料球阀
  • 电动塑料球阀
    电动塑料球阀(材质UPVC、双由令连接、配AC220V或DC24V电动执行器、开关型)
  • 电动内螺纹球阀
  • 电动内螺纹球阀
    电动内螺纹球阀(材质不锈钢、内螺纹连接、三片式球阀、高平台连接、配开关型电动执行器)
  • 电动内螺纹球阀
  • 电动内螺纹球阀
    电动内螺纹球阀(材质不锈钢、内螺纹连接、三片式球阀、高平台连接、配开关型电动执行器)
  • 电动真空球阀
  • 电动真空球阀
    电动真空球阀(材质不锈钢、活套法兰连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动卫生级球阀
  • 电动卫生级球阀
    电动卫生级球阀(材质不锈钢、卡箍连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动三通卫生级球阀
  • 电动三通卫生级球阀
    电动三通卫生级球阀(材质不锈钢、卡箍连接、配开关型电动执行器、带无源触点反馈)
  • 电动V型球阀
  • 电动V型球阀
    电动V型球阀(材质碳钢、配开关型电动执行器、带无源触点反?。?/small>
  • 电动V型调节球阀
  • 电动V型调节球阀
    电动V型调节球阀(材质不锈钢、配调节型电动执行器、输入输出信号4-20mA)
  • 电动超薄球阀
  • 电动超薄球阀
    电动超薄球阀(材质不锈钢、对夹式、配开关型电动执行器、带无源触点反?。?/small>
  • 电动超薄球阀
  • 电动超薄球阀
    电动超薄球阀(材质不锈钢、对夹式、配防爆型开关型电动执行器、带无源触点反?。?/small>
  • 电动衬氟球阀
  • 电动衬氟球阀
    电动衬氟球阀(材质碳钢衬氟、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动衬氟球阀
  • 电动衬氟球阀
    电动衬氟球阀(材质不锈钢衬氟、法兰连接、配防爆开关型电动执行器、带无源触点反?。?/small>
  • 电动三通球阀
  • 电动三通球阀
    电动三通球阀(材质不锈钢、外螺纹连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动三通球阀
    电动三通球阀(材质不锈钢、内螺纹连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动三通球阀
  • 电动三通球阀
    电动三通球阀(材质碳钢、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动三通球阀
    电动三通球阀(材质不锈钢、法兰连接、配开关型电动执行器、带无源触点反?。?/small>
  • 电动三通球阀
  • 电动三通球阀
    电动三通球阀(材质碳钢、法兰连接、配防爆调节型电动执行器、输入输出信号4-20mA)
  • 电动高压球阀
  • 电动高压球阀
    电动高压球阀(材质不锈钢、三段式球阀、配开关型电动执行器、带无源触点反馈)
  • 电动高压球阀
  • 电动高压球阀
    电动高压球阀(材质不锈钢、三段式球阀、配对法兰、配开关型电动执行器、带无源触点反馈)
  • 电动高压球阀
  • 电动高压球阀
    电动高压球阀(材质锻钢、两段式球阀、配调节型电动执行器、输入输出信号4-20mA)
  • 电动高压球阀
  • 电动高压球阀
    电动高压球阀(材质不锈钢、三段式球阀、配调节型电动执行器、输入输出信号4-20mA)
  • 电动调节球阀
  • 电动调节球阀
    电动调节球阀(材质不锈钢、高平台球阀、配智能型调节型电动执行器、带遥控器)
  • 电动调节球阀
  • 电动调节球阀
    电动调节球阀(材质碳钢、法兰连接、配调节型电动执行器、输入输出信号4-20mA)

电动防爆球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
