粉体蝶阀由粉体板、NBR密封圈，覆以耐磨高分子材料加工而成，具有重量轻、安装维护简便等特点，是一种性价比极高的粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。
执行机构选型
粉体蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动粉体蝶阀（开关型和调节型控制信号4-20mA）和气动粉体蝶阀（开关型和调节型控制信号4-20mA）
| 型号 | LF | |
|---|---|---|
| 公称通径(mm) | DN100-DN400 | |
| 压力(Mpa) | 0.6-1.6 | |
| 主要零件 | 阀体 | 压铸铝合金 |
| 阀板 | 碳钢内衬板，覆以耐磨高分子材料 | |
| 密封圈 | 丁晴橡胶（NBR） | |
| 适用介质 | 水泥、泥浆、粉体 | |
| 适用温度(℃) | -15--100 | |
| 驱动原件 | 型号 | 手柄 |

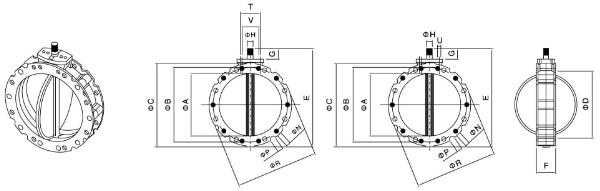

| 型号 | φA | φB | φC | φD | E | F | G | φH | φH孔径×数量 | φP外凹槽直径×数量 | φR | S | T | U | V | Z | KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1F100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22×19 | 14×4 | 20×4 | 220 | 40 | 80 | M12 | 50 | M10 | 4 |
| L1F150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22×19 | 14×4 | 20×4 | 228 | 40 | 80 | M12 | 50 | M10 | 5 |
| L1F200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22×19 | 14×4 | 20×4 | 278 | 40 | 80 | M12 | 50 | M10 | 6.5 |
| L1F250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | 40 | 80 | M12 | 50 | M10 | 7.5 |
| L1F300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22×19 | 14×8 | 20×16 | 378 | 40 | 80 | M12 | 50 | M10 | 9 |
| L1F350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28×25 | 14×8 | 20×8 | 440 | 40 | 80 | M12 | 50 | M10 | 16 |
| L1F400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28×25 | 14×8 | 20×16 | 530 | 40 | 80 | M12 | 50 | M10 | 20.5 |

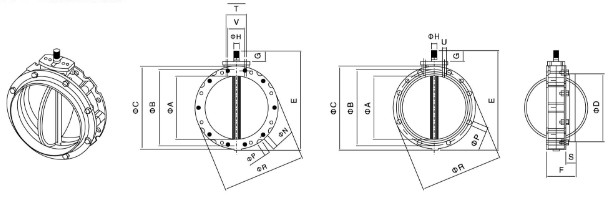

| 型号 | φA | φB | φC | φD | E | F | G | φH | φH孔径×数量 | φP外凹槽直径×数量 | φR | S | T | U | V | Z | KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L2F100 | 95 | 180 | 220 | - | 250 | 77 | 35 | 22×19 | 14×4 | 20×4 | 220 | - | 80 | M12 | 50 | M10 | 4 |
| L1F150 | 150 | 200 | 228 | - | 290 | 77 | 35 | 22×19 | 14×4 | 20×4 | 228 | - | 80 | M12 | 50 | M10 | 5 |
| L2F200 | 200 | 250 | 278 | - | 340 | 77 | 35 | 22×19 | 14×4 | 20×4 | 278 | - | 80 | M12 | 50 | M10 | 6.5 |
| L2F250 | 250 | 300 | 328 | - | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | - | 80 | M12 | 50 | M10 | 7.5 |
| L1F300 | 300 | 350 | 378 | - | 440 | 115 | 77 | 22×19 | 14×8 | 20×16 | 378 | - | 80 | M12 | 50 | M10 | 9 |
| L2F350 | 350 | 400 | 440 | - | 530 | 85 | 50 | 28×25 | 14×8 | 20×8 | 440 | - | 80 | M12 | - | - | 16 |
| L2F400 | 400 | 470 | 530 | - | 580 | 85 | 50 | 28×25 | 14×8 | 20×16 | 530 | - | 80 | M12 | - | - | 20.5 |
