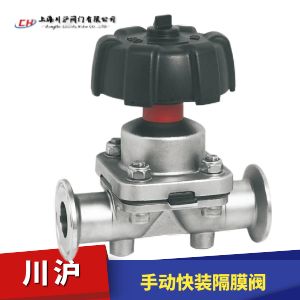

手动卫生级隔膜阀广泛适用于卫生级的酿酒、乳制品以及饮料等食品工业以及无菌工况的制药领域，实现对管道流体的控制和开/关任务。该阀门的组成部件包括：一个执行装置，膜片和阀体，是用螺栓及螺母组装在一起，整个阀门的组装都是精心细致的。其执行装置包括手动和气动，膜片具有各种软硬程度的人造橡胶，阀体为两通或三通阀。
公称通径：DN15 ~ DN100
公称压力：PN6、PN10
连接方式：法兰式、快装、内螺纹、双由令
控制方式：开关型（ON-OFF）、调节阀（输入信号4-20mA或者1-5VDC）
驱动形式：手动、气动、电动等
| NO. | 名称Name | 材质Material |
|---|---|---|
| 1 | 阀体 Body |
316L |
| 2 | 阀盖 Bonnet |
304 |
| 3 | 隔 膜 Diaphiragm |
PTFE-EPDM |
| 4 | 活塞 Pislon |
铝合金 Aluminum alloy |
| 5 | 阀杆 Stem |
不锈钢304/45# Stainliss sleel304/45# |
| 6 | 连接方式 Way of connection |
快装 Fssl lbading |
| 材 料 | 代号 | 适用温度 | 适用介质 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种 有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种 有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强 腐蚀性介质。 |
| 聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增强聚丙烯 | RPP | ≤100℃ | 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机 酸、无机酸、无机溶剂等。 |
| 聚烯烃 | PO | ≤100℃ | 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送，对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性，防静电、无毒 |
| 铸铁，无衬里 | ≤100℃ | 非腐蚀性介质 Non ??corrosive ??medium |
|

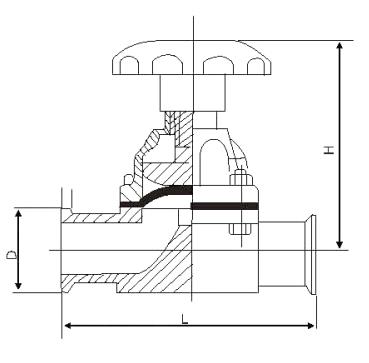

| 不锈钢，无衬里 | ≤150℃ | 一般腐蚀性介质 | |
| 丁基胶(B级) | IIR | ≤120℃ | 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。 |
| ★天然胶(Q级) ? | NR | ≤85℃ | 净化水、无机盐、稀释无机酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然胶相似的耐酸、碱性能，用于低压蒸汽、热水、 冷水性能极为良好。 |
| 氯丁胶 | CR | ≤85℃ | 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。 |
| 丁腈胶 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能与天然胶相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品，耐燃、耐热性，但不耐石油类和芳烃。 |
| 氟橡胶 | FKM | ≤150℃ | 具有类似氟塑料的耐腐蚀性能，在浓酸、强氧化性能中极 稳定，在有机溶剂和碱溶液中稳定。 |
| 硅橡胶 | SI | ≤200℃ | 耐高温，电绝缘性能优良，耐磨性良好，能耐稀酸， 稀碱、盐、水腐蚀，不耐汽油、煤油等石油产品腐蚀。 |
| Size | A | B | C | H |
|---|---|---|---|---|
| 12.7 | 108.0 | 25.4 | 6.0 | 93.5/102.5 |
| 19 | 108.0 | 25.4 | 6.0 | 93.5/102.5 |
| 25 | 118.0 | 50.5 | 6.0 | 111.5/122 |
| 32 | 127.0 | 50.5 | 6.0 | 144.5/160 |
| 38 | 146.0 | 50.5 | 6.0 | 144.5/160 |
| 51 | 190.0 | 64.0 | 6.0 | 167/190 |
| 63 | 216.0 | 77.5 | 6.0 | 199/228 |
