第一代复合式排气阀用于管路上的高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作。
适用范围
第一代复合式排气阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。
| 序号 | 名称 | 材质 |
|---|---|---|
| 1 | 阀体 | HT200 |
| 2 | 阀盖 | HT200 |
| 3 | 浮球 | SUS 304 |
| 4 | 杠杆架 | 铸铜ZH59 |
| 5 | 杆 | 铸铜ZH59 |
| 6 | 塞头 | 丁睛橡胶NBR |

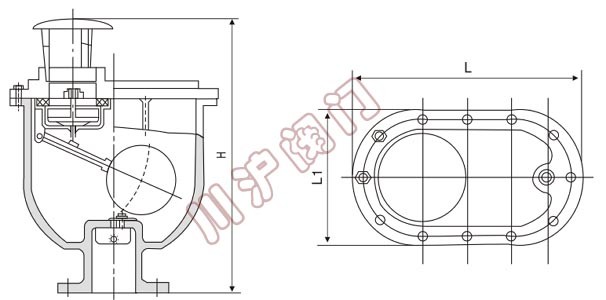

| 型号 | 公称通径DN(mm) | 尺寸(mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| H | L | L1 | D | D1 | D2 | z-φd | ||
| CARX-1.0 CARX-1.6 |
20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
| 25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 | |
| 50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 | |
| 80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 | |
| 100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 | |
