| 阀体材质 | 304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | ?15~102mm |
| 公称压力 | PN1.0MPa、1.6MPa |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃) |
| 执行机构 | 双作用气缸、单作用气缸(弹簧复位) |
| 控制附件 | 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

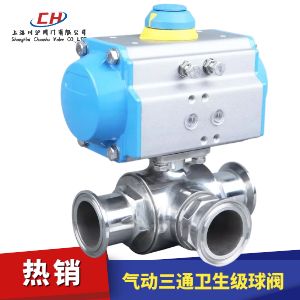

气动三通卫生级球阀由不锈钢高平台三通卫生级球阀和AT气动执行器组成， 不锈钢卫生级球阀采用SUS304、316L制作，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空等工艺流体通道还非常适用于就地清洗的需要，具有流体阻力小、结构简单、体积小、重量轻；紧密可靠等优点。
附件选型
气动三通卫生级球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），并配有电气-阀门定位器，可以选配YT定位器和西门子智能定位器。通过定位器的控制信号4-20mA来实现阀门比例调节。
| 阀体形式 | 三通式 |
|---|---|
| 公称通径 | DN15～100mm |
| 公称压力 | PN1.0 MPa |
| 连接形式 | 快装式(卡箍式)、焊接式、螺纹式 |
| 适用温度 | PTFE≤150℃ |
| 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 产品特点 | 安全卫生，密封好、使用寿命长 |

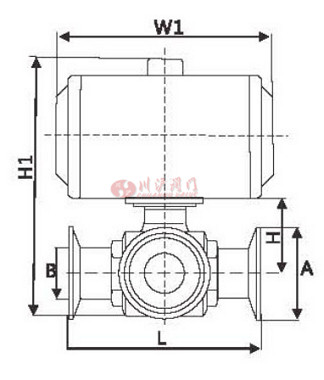

| 规格 | A | B | H1 | W1 | L | 重量KG | 气动执行器规格 |
|---|---|---|---|---|---|---|---|
| c19 | 50.5 | 15 | 172 | 147 | 108 | 2.23 | AT52 |
| c25 | 50.5 | 20 | 172 | 147 | 120 | 2.4 | AT52 |
| c32 | 50.5 | 25 | 178 | 147 | 128 | 2.53 | AT52 |
| c38 | 50.5 | 32 | 218 | 168 | 144 | 3.72 | AT63 |
| c51 | 64 | 40 | 228 | 168 | 168 | 4.8 | AT63 |
| c63 | 77 | 50 | 260 | 210 | 180 | 6.5 | AT83 |
| c76 | 91 | 65 | 300 | 262 | 220 | 11.6 | AT92 |
| c89 | 106 | 80 | 335 | 265 | 244 | 15.6 | AT105 |
| c102 | 119 | 90 | 395 | 300 | 270 | 21 | AT125 |
