| 阀体材质 | 304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | DN50~100mm |
| 公称压力 | PN16、PN25 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)、合金钢密封 |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质 |
| 驱动形式 | 手柄、蜗轮、电动、气动、液动等 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

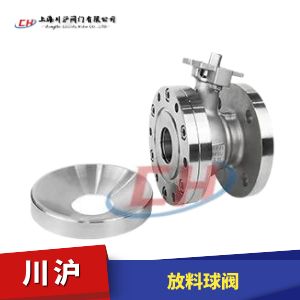

放料球阀罐底放料使用，阀门采用球阀，输出轴采用歪脖子结构，可以延长支架，方便驱动装置的安装。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。阀芯O型结构适合切断场合使用，阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度，选择合适的阀座。
执行机构选型
放料球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动放料球阀（开关型和调节型控制信号4-20mA）和气动放料球阀（开关型和调节型控制信号4-20mA）
| 序号 Number |
零件名称 Name |
材质 Material |
|
|---|---|---|---|
| 1 | 阀体 valve body |
A351 CF8M | A351 CF8 |
| 2 | 内六角螺栓 Hexagon socket head bolt |
A1932H | A1932H |
| 3 | 圆弧(焊接)阀盖 ?Arc(Welded) Bonnet | F316 | F304 |
| 4 | 密封线 sealing line |
PTFE/PPL | PTFE/PPL |
| 5 | 阀盖 cap |
F316 | F304 |
| 6 | 密封圈 sealing ring |
PTFE/PPL | PTFE/PPL |
| 7 | 球体 sphere |
F316 | F304 |
| 8 | 阀杆 stem |
F316 | F304 |
| 9 | 止推垫 thrust pad |
PTFE/PPL | PTFE/PPL |
| 10 | O型圈 O-ring |
VITON | VITON |
| 11 | 填料 filler |
PTFE/PPL | PTFE/PPL |
| 12 | 压盖 gland |
A351 CF8 | A351 CF8 |
| 13 | 六角头螺栓 Hexagon head bolts |
A1932H | A1932H |
| 14 | 螺母 nut |
A194-8 | A194-8 |

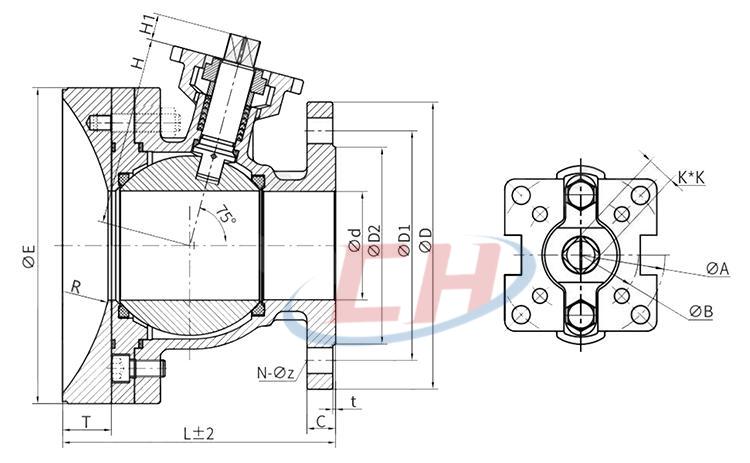

| DN | L | D | D1 | D2 | C | t | N- φz | T | E | R | A | B | H | H1 | K*K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 140 | 165 | 125 | 100 | 20 | 2 | 4- φ18 | 19.5 | 160 | 150 | 70 | 50 | 112 | 15 | 14 |
| 65 | 160 | 185 | 145 | 120 | 20 | 2 | 4- φ18 | 23.5 | 178 | 150 | 102 | 70 | 130 | 18 | 17 |
| 80 | 175 | 200 | 160 | 135 | 20 | 2 | 8- φ18 | 26.5 | 195 | 160 | 102 | 70 | 140 | 18 | 17 |
| 100 | 215 | 220 | 180 | 155 | 22 | 2 | 8- φ18 | 29.5 | 230 | 185 | 125 | 102 | 155 | 23 | 22 |
| 125 | 245 | 250 | 210 | 188 | 22 | 3 | 8- φ18 | 32 | 276 | 300 | 125 | 102 | 186 | 23 | 22 |
| 150 | 325 | 285 | 240 | 212 | 24 | 3 | 8-22 | 35 | 327 | 350 | 125 | 102 | 208 | 28 | 27 |
