| 阀体材质 | WCB碳钢、304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | DN15~100mm |
| 公称压力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃) |
| 阀芯形式 | 三通L型，三通T型 |
| 驱动形式 | 手柄、电动、气动 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

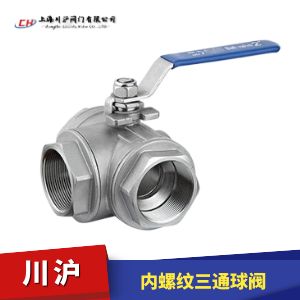

内螺纹三通球阀分为L形和T形，L形（Q14F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q15F）三通球阀用于介质分流、合流及流 向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
执行机构选型
内螺纹三通球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动内螺纹三通球阀（开关型和调节型控制信号4-20mA）和气动内螺纹三通球阀（开关型和调节型控制信号4-20mA）

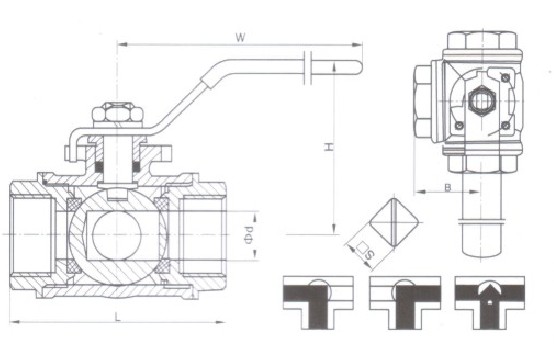

| 序号 | 零件名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 阀盖 | 不锈钢CF8M/CF8 |
| 3 | 球 | 不锈钢CF8M/CF8 |
| 4 | 球垫 | 聚四氟乙烯/PTFE |
| 5 | 阀杆 | 不锈钢CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯/PTFE |
| 7 | 中口 | 聚四氟乙烯/PTFE |
| 8 | 大薄片 | 聚四氟乙烯/PTFE |
| 9 | 压盖螺母 | 不锈钢CF8M/CF8 |
| 10 | 手柄 | 不锈钢CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 华司 | 不锈钢/CF8 |
| 13 | 螺帽 | 不锈钢/CF8 |
| 14 | 锁定装置 | 不锈钢/CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲盖 | 不锈钢/CF8M/CF8 |
