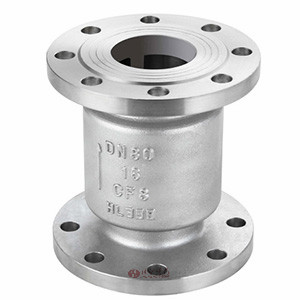

立式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀，法兰升降式止回阀只能安装在垂直管道上，它的流体阻力系数较大,但密封性较旋启式止回阀好。
执行标准
设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | |
| 密封试验压力（MPa） | 1.76 | 2.75 | 4.4 | |
| 壳体试验压力（MPa） | 2.4 | 3.75 | 6.0 | |
| 适用温度（℃） | WCB≤350，304/316≤200 | |||
| 材料 | 阀体 | WCB,304,316 | ||
| 阀座 | WCB,304,316 | |||
| 阀瓣 | WCB,304,316 | |||
| 密封圈 | 合金钢，司太立 | |||
| 垫片 | 石墨，聚四氟乙烯 | |||
| 公称压力 | 公称通径 DN |

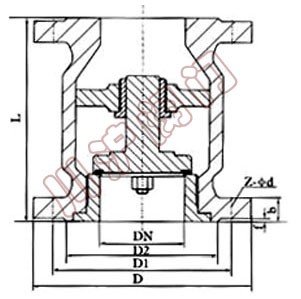

尺寸 | ||||||
| L | D | D1 | D2 | b | Z-Φ | |||
| 系列1 | 系列2 | |||||||
1.6MPa 2.5MPa 4.0MPa |
15 | 85 | 85 | 95 | 65 | 45 | 16 | 4-Φ14 |
| 20 | 95 | 95 | 105 | 75 | 55 | 16 | 4-Φ14 | |
| 25 | 100 | 105 | 115 | 85 | 65 | 16 | 4-Φ14 | |
| 32 | 105 | 150 | 135 | 100 | 78 | 16 | 4-Φ14 | |
| 40 | 115 | 160 | 145 | 110 | 88 | 18 | 4-Φ14 | |
| 50 | 125 | 170 | 160 | 125 | 100 | 20 | 4-Φ14 | |
| 65 | 145 | 180 | 180 | 145 | 120 | 22 | 8-Φ18 | |
| 80 | 155 | 200 | 195 | 160 | 135 | 22 | 8-Φ18 | |
| 100 | 210 | 210 | 230 | 190 | 160 | 24 | 8-Φ23 | |
| 125 | 275 | 275 | 275 | 220 | 188 | 28 | 8-Φ25 | |
| 150 | 225 | 300 | 300 | 250 | 218 | 30 | 8-Φ25 | |
| 200 | 380 | 380 | 360 | 310 | 278 | 34 | 12-Φ25 | |
| 止回阀说明书 | 下载 |
|---|
